PETI SEJUK : 3 KOMPONEN TERKAIT KOMPRESOR

Apabila kompresor gagal, mungkin ia rosak. Oleh kerana anda tidak mendengar bunyi komproser dan ia tidak mendingin atau membeku, perkara yang pertama terlintas adalah "KOMPRESOR TELAH ROSAK!" dan itu adalah pendapat anda.

Adakah kompresor penyebabnya? Kompreser adalah peranti yang kuat, selalunya sering kali salah satu komponen penyambung ke kompresor gagal berfungsi dan menyebabkan kompresor tidak dapat bekerja dengan betul. Terdapat tiga komponen yang akan memulakan operasi kompresor iaitu:

• Motor Starting Relay / PTC Thermister
• Starting Capacitor (dan mungkin run capasitor)
• Overload Protector

Semasa membuat persediaan untuk menyelesaikan atau menguji litar kompresor peti sejuk, mengenalpasti terminal pendawaian Common, Start dan Run adalah sangat penting.

TIP

Warna untuk wayar setiap satunya biasanya seperti:

"Hitam" untuk common

"Kuning" untuk start

"Merah" untuk run.

Sebilangan peti sejuk menggunakan soket plug-in jenis pin untuk sambungan kompresor. Pada pin penyambung ini selalunya ditulis pada labelnya:

"C" untuk Common

"S" untuk Start

"R" untuk Run

AMARAN

Kapasitor yang digunakan untuk memulakan motor pemampat mungkin mempunyai voltan yang tersimpan di dalamnya, walaupun alatan telah diputuskan bekalan tenaganya. Perhatikan semua cadangan keselamatan pengeluar perkakas di buku manual dan pemberitahuan penyelenggaraan lain sebelum kerja dilakukan.

Pengilang biasanya menggunakan kod pendawaian terminal kompresor dalam produknya tetapi jika skema tidak tersedia untuk merujuk silang warna, ia dapat dikenalpasti lokasinya di salur terminal kompresor. Anda boleh mengenalpasti dan terminal ini dengan kemahiran asas dan kemahiran pemutar skru.

1. Tanggalkan plug elektrik peti sejuk dari punca bekalan kuasa.
2. Tanggalkan  skru di panel akses kompresor, menggunakan pemutar skru Phillips. Panel terletak di bahagian bawah perkakas.
3. Cari salur terminal kompresor. Salur mempunyai beberapa wayar dengan pelbagai warna yang bersambung dengannya. Biasanya, dibahagian atas salur adalah terminal Common, terminal Run disebelah kanan dan Start disebelah kiri.

Berikut adalah bagaimana rupa pin cangkuk kompresor kelihatan pada diagram.

Terdapat tiga male pin/salur yang melekat di salah satu hujung kompresor.

Ada juga penyambung akan terbalik jadi anda perlu mengesahkan pin mana yang betul.

Kebanyakkan kompresor akan menunjukkan penyambungan yang betul pada label datanya.

Apabila mendengar peti sejuk berfungsi, apa yang anda dengar ialah motor mengaktifkan kompresor. Bahagian yang sangat penting ini memulakan kitaran penyejukkan dengan melakukan iaitu memampatkan penyejuk menjadi isipadu yang lebih kecil. Jika tidak, ia dikenali sebagai pam wap. Kompresor kemudian menghantar penyejuk keluar dari saluran pembuangan dan ke kondenser.

PUNCA MASALAH TERKAIT KOMPRESOR

PINTASAN / LONJAKAN ELEKTRIK

Ia boleh menjadi salah satu sebab relay akan terlebih bebanan dan rosak. Kemampuan kabel adalah terhad jadi ia tidak akan mampu menahan bebanan lonjakan elektrik. Apabila kekuatan daya tahan kabel gagal menghalangi arus elektrik, kabel akan menjadi panas dan memula mencair. Gelombang elektrik juga boleh menyebabkan ini berlaku. Kabel yang dipanaskan ini akan memintas/trip relay, menyebabkan lebihan bebanan dan mencairkan relay jika terlalu panas.

KEGAGALAN MOTOR

Kegagalan atau kerosakkan motor juga dapat menyebabkan relay trip dan gagal menarik lebihan voltan melalui kabel dan bahagian sistem yang lainnya. Motor kompresor dirancang untuk dimatikan dan dihidupkan, iaitu prinsip menjalankan semua atau tidak sama sekali. Menghidup dan mematikan motor secara tetap dapat menimbulkan kesan regangan yang kadang kala peti sejuk harus bekerja lebih keras daripada yang seharusnya. Regangan tambahan ini boleh menyebabkan sistem menjadi terlalu panas dan bahagian lainnya.

PETI SEJUK : RUN CAPACITOR (MENJALANKAN KAPASITOR)

www.wasap.my/+60166823585 Hairil

Apakah tugas kapasitor di dalam peti sejuk?

Kapasitor menahan cas elektrik yang digunakan untuk menghidupkan motor peti sejuk apabila diperlukan. Kapasitor yang tidak berfungsi dengan baik menyebabkan alat terhenti menyejukkan ruangan beku dan pendingin; atau dapat menghidupkan dan mematikan motor lebih kerap daripada normalnya.

Ia selalunya berbentuk segi empat atau silinder dan sekurang-kurangnya dua wayar pengalir logam terpasang. Apabila bahagian dalam peti sejuk naik di atas suhu tertentu, kapasitor akan memulakan motor kompresor.

Kompresor menolak penyejuk ke kondensor untuk menurunkan suhu. Kemudian, penyejuk yang dipanaskan dihantar ke penyejat untuk disejukkan dan dihantar kembali ke kitaran. Apabila peti sejuk mencapai suhu yang betul, kompresor akan mematikan motor.

Kapasitor boleh diperiksa dengan ohm meter untuk melihat apakah ia berfungsi dengan betul. Meter ohm menguji terminal kapasitor secara berasingan dengan hasilnya ditunjukkan di skrin peranti. Sekiranya, jarum bergerak sedikit dan kembali ke kedudukkan awalnya, kapasitornya masih elok.

Oleh kerana, kapasitor menahan sejumlah besar elektrik dan dapat melepaskan secara tiba-tiba, ini adalah ujian yang berpotensi berbahaya yang harus dilakukan oleh para profesional. Ia melibatkan pengosongan kapasitor dan dalam beberapa model, ia memerlukan manipulasi pendawaian dan komponen elektrik yang lain untuk mengelakkan kecederaan.

Kapasitor peti sejuk paling kerap merujuk kepada run capasitor (menjalankan kapasitor), yang lebih lazim digunakan di dalam peti sejuk. Kapasitor ini selalunya terletak berdekatan kompresor. Jadi, tanda-tanda ia bermasalah adalah:

• Mendengar bunyi klik ketika kompresor peti sejuk berfungsi.
• Kompresor peti sejuk seperti terlalu kerap bekerja (beberapa jam sekali adalah normal, lebih-lebih lagi jika kerap digunakan)
• Kompresor peti sejuk seperti tidak cukup kerap berkerja.

Masalah elektrik sering menjadi punca utama masalah run kapasitor peti sejuk. Pendawaian mungkin  terputus dari masa ke masa atau litar boleh menjadi buruk. Tanpa sistem ini yang berfungsi, Positif Temperature Coefficient (PTC) tidak akan mempunyai sokongan di dalam mulai sistem relay dan kompresor mungkin tidak berfungsi dengan baik.

Salah satu cara untuk mengelakkan masalah dengan run kapasitor adalah dengan menjaga kebersihan area persekitarannya. Sedut debu di belakang peti sejuk sesering mungkin dan gunakan kain lembab untuk  membersihkan habuk atau debu yang masih menempel yang hanya boleh dilakukan apabila unit telah dicabut dari bekalan kuasa. Peti sejuk juga memerlukan sedikit ruang antara dinding untuk membenarkan udara dialirkan, jadi jangan tolak peti sejuk terlalu merapati dinding.

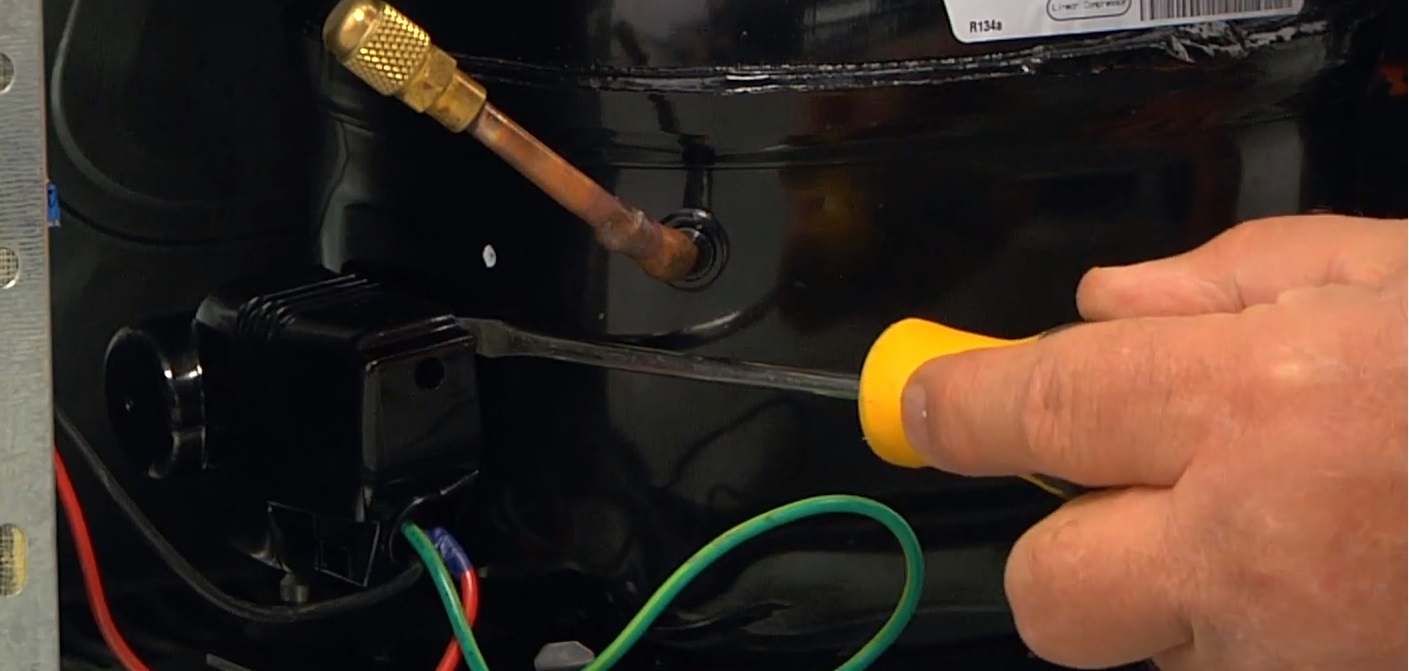

PETI SEJUK : OVERLOAD PROTECTOR (PELINDUNG BEBANAN LEBIHAN)

www.wasap.my/+60166823585 Hairil

Apakah Tugas Overload Protector?

Pelindung bebanan lebihan ini kecil tetapi memberikan perkhidmatan yang berharga untuk sebarang peralatan yang menggunakan kompresor seperti peti sejuk dan penghawa dingin. Kompresor biasa berada terletak lantai dibahagian belakang peti sejuk. Semasa menjalankan tugasnya, ia menghasilkan banyak haba. Pelindung bebanan lebihan/overload protector berada berhampiran kondenser dengan relay pemula arus dan memastikan kondenser tidak terlalu panas semasa bekerja. Sekiranya pelindungan bebanan lebihan merasakan bahawa kompresor mendekati kegagalan akibat terlalu panas, ia akan mematikan kompresor buat sementara waktu untuk membiarkan ianya sejuk.

Lokasi

Wayar elektrik yang memberi kuasa ke bahagian belakang peti sejuk semuanya diatur dari kotak persimpangan dibahagian belakang. Ia mudah diakses tetapi hanya boleh melakukan dengan bekalan kuasa unit telah dicabut dari dinding. Penutupnya biasanya ditahan dengan klip yang dikeluarkan dengan pemutar skru. Pelindung bebanan lebihan mempunyai wayar yang melunjur darinya terus ke kompresor,dimana memudahkan pengecamannya.

Penggantian

Mengganti pelindung bebanan lebihan hanya memerlukan beberapa minit. Tarik wayar yang menyepit ke bahagian pelindung. Jangan tarik wayar peranti tetapi pada klip penyambung dengan plier muncung tirus. Tolak klip spring yang menahan ke sisi dengan pemutar skru dan masukkan pelindung baru. Pasang semula wayar ke klipnya dan unit baru siap digunakan.
